№ позиции |
Обозначение |
Наименование |
Кол. на одну сб. ед. |
Масса |
|
1
|
1
|
500
|
||
|
2
|
14016.45.198
|
Дюбель
|
1
|
0,15
|
|
3
|
14016.45.199
|
Дюбель
|
1
|
0,05
|
|
4
|
14016.45.040-01
|
Стол
|
1
|
975
|
|
5
|
—
|
Подшипник 1687/770Х
|
1
|
292
|
|
6
|
4045.45.163
|
Кольцо регулировочное
|
1
|
17,5
|
|
7
|
14016.45.041
|
Венец зубчатый z=65, m=20
|
1
|
315
|
|
8
|
СТП Д720
|
Кольцо 400-410-58-2-2
|
2
|
0,032
|
|
9
|
1
|
486
|
||
|
10
|
14016.45.282
|
Станина
|
1
|
1850
|
|
11
|
4045.45.127-2
|
Прокладка
|
16
|
0,1
|
|
12
|
4045.45.128-2
|
Прокладка
|
12
|
0,05
|
|
13
|
4045.45.129-2
|
Прокладка
|
12
|
0,01
|
|
14
|
СТП К420
|
Болт 3М12х25
|
26
|
0,04
|
|
15
|
СТП А253
|
Пробка К Труб 2″
|
1
|
0,78
|
|
16
|
14016.45.093
|
Крышка
|
1
|
7,2
|
|
17
|
14016.45.046
|
Прокладка
|
1
|
0,29
|
|
18
|
14016.45.164
|
Крышка
|
1
|
—
|
|
19
|
14016.45.166
|
Змеевик
|
2
|
—
|
|
20
|
14016.45.160
|
Змеевик
|
1
|
—
|
|
21
|
СТП К420
|
Болт 3М16х40
|
12
|
0,098
|
|
22
|
—
|
Шнур 4с
|
1
|
0,3
|
|
23
|
1
|
70
|
||
|
24
|
1
|
85
|
||
|
25
|
14016.45.058
|
Кольцо регулировочное
|
1
|
12
|
|
26
|
14016.45.059
|
Болт
|
32
|
0,19
|
|
27
|
СТП М317
|
Шнур 4с
|
1
|
0,24
|
|
28
|
—
|
Подшипник 1687/770Х
|
1
|
92,5
|
|
29
|
14016.45.232
|
Болт
|
4
|
0,994
|
|
30
|
—
|
Проволока 1,6-0-4
|
1
|
0.24
|
|
31
|
14016.45.132
|
Корпус
|
2
|
—
|
|
32
|
14016.45.055-01
|
Ось стопора
|
2
|
1
|
|
33
|
14016.45.148
|
Корпус
|
1
|
2,2
|
|
34
|
4045.45.709
|
Рукоятка
|
2
|
0.3
|
|
35
|
СТП К417
|
Болт М24х50
|
10
|
0,297
|
|
36
|
СТП К344
|
Шайба 24.65Г
|
10
|
0,027
|
|
37
|
14016.45.158
|
Кольцо
|
1
|
2,9
|
|
38
|
—
|
Проволока 3-0-4
|
1
|
0,666
|
|
39
|
СТП Д356
|
Пробка П М42
|
1
|
0,672
|
|
40
|
СТП Д487
|
Прокладка
|
1
|
0,021
|
|
41
|
14016.45.050
|
Табличка
|
1
|
0,162
|
|
42
|
14016.45.051
|
Табличка 125х160
|
1
|
0,162
|
|
43
|
14016.45.151
|
Табличка 160х200
|
1
|
0,083
|
|
44
|
СТП К382
|
Винт 2М5-8
|
4
|
0,002
|
|
45
|
—
|
Проволока 0,25-0-4
|
1
|
0,001
|
|
46
|
1
|
1,2
|
||
|
47
|
14016.45.044
|
Горловина
|
1
|
0,8
|
|
48
|
1
|
1,22
|
||
|
49
|
14016.45.044-01
|
Горловина
|
11
|
23
|
|
50
|
14016.45.280
|
Кронштейн 6х50х165
|
1
|
0,55
|
|
51
|
СТП К344
|
Шайба 10.65Г
|
2
|
0,002
|
|
52
|
СТП Д604
|
Скоба 60
|
1
|
0,131
|
|
53
|
СТП К417
|
Болт М10х16
|
2
|
0,023
|
|
54
|
14016.45.150
|
Рукоятка
|
1
|
1,3
|
|
55
|
14016.45.047
|
Рукоятка
|
1
|
0,16
|
|
56
|
СТП К427
|
Гайка М10.4
|
2
|
0,11
|
|
57
|
СТП К417
|
Болт М16х35
|
2
|
0,091
|
|
58
|
СТП К344
|
Шайба 16.65Г
|
2
|
0,008
|
|
59
|
14006.45.258
|
Шпонка
|
1
|
10
|
|
60
|
1
|
25
|
||
|
61
|
14006.45.259
|
Пружина
|
1
|
0,118
|
|
62
|
СТП К417
|
Болт М24х340
|
1
|
1,34
|
|
63
|
СТП К334
|
Гайка М24
|
5
|
0,143
|
|
64
|
СТП К444
|
Шайба 24
|
1
|
0,32
|
|
65
|
СТП К350
|
Шплинт 5х45
|
5
|
0,039
|
|
66
|
СТП К148
|
Болт НМ24х95-020
|
4
|
0,417
|
|
67
|
14016.45.167
|
Крышка
|
1
|
—
|
|
68
|
14031.45.065
|
Пробка
|
1
|
—
|
|
69
|
14031.45.066
|
Прокладка
|
1
|
—
|
|
70
|
14016.45.169
|
Крышка
|
1
|
—
|
|
71
|
—
|
Контргайка 25
|
1
|
—
|
|
72
|
—
|
Угольник 25
|
1
|
—
|
|
73
|
—
|
Пробка 11
|
1
|
—
|
|
74
|
14016.45.168
|
Ниппель
|
1
|
—
|
|
75
|
—
|
Муфта короткая 25
|
1
|
—
|

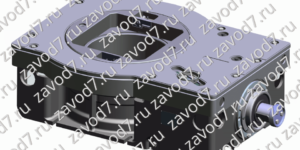

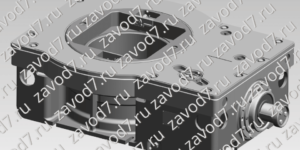

| Ротор Р700 предназначен для вращения бурильного инструмента и поддержания колонны бурильных или обсадных труб при спуско-подъемных операциях в процессе бурения нефтяных и газовых скважин в условиях умеренного климата. | |
|
Технические данные |
|
| Диаметр отверстия в столе ротора |
700 мм |
| Допускаемая статическая нагрузка на стол ротора |
500 тс |
| Статический крутящий момент на столе ротора |
8000 кгс/м |
| Частота вращения стола ротора, не более |
5,03 с-1 |
| Передаточное число от приводного вала до стола ротора |
3,61 |
| Расстояние от оси ротора до оси первого ряда
зубьев звездочки |
1353 мм |
| Масса |
4850 кг |
|
Применяемые подшипники |
|
| 1687/770Х (основная опора) |
1шт |
| 1688/770Х (вспомогательная опора) |
1шт |
| 7538 (приводной вал) |
2шт |
